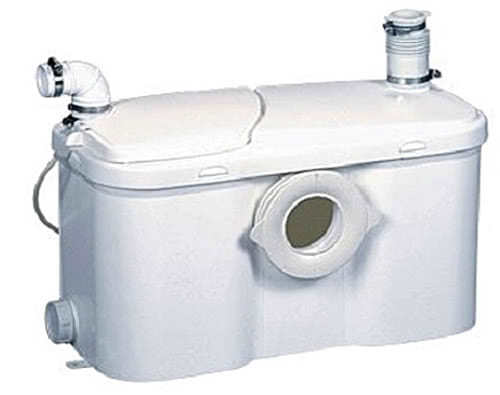

Produktbeschreibung der Setma Hebeanlage Watersan+:
Eine Hebeanlage wird immer dort benötigt, wo Abwasser, das unter der sogenannten Rückstauebene anfällt, rückstausicher abgeleitet und/oder auf ein höherliegendes Niveau (Kanalisationsanschluss) gepumpt werden muss.
Die kraftvolle Sanitärpumpe Watersan+ erfüllt Profi-Ansprüche an eine häusliche Kleinhebeanlage und wurde speziell für die WC- und Bad-Installation mit noch mehr Leistung entwickelt. Sie ermöglicht die Installation und Entsorgung eines kompletten Badezimmers mit nur einem Gerät. Neben einem WC können Sie über die drei zusätzlichen Anschlüsse so dann auch noch Dusche, Waschtisch, Bidet oder Urinal entsorgen, und das bei einer max. Förderhöhe von 6 m und einer max. Förderweite von 60 m.
Technische Daten der Setma Sanitärpumpe Watersan+:
- Maße L x T x H in cm: ca. 53 x 22 x 35
- Elektroschutzklasse: I
- Isolationsklasse: IP 44
- Motorleistung: 500 W
- Benötigter Elektro-Anschluss: normale 230 V Steckdose
- max. Förderhöhe: 6 m, max. Förderweite: 60 m
- Deckeleinlaufstutzen: Durchmesser 40 mm
- 2 seitliche Einlaufstutzen: jeweils Durchmesser 40 mm (Mitte dieser Einläufe auf ca. 35 mm Höhe)
- Steigrohr: Durchmesser 32 mm, Anschluss um 360° drehbar
- Max. Fördermenge: 120 ltr./min.
Produkteigenschaften der Setma Hebeanlage Watersan+:
- Marken Kleinhebeanlage von Setma
- KOSTENLOSE WERKS-SERVICE-HOTLINE in Deutschland bei Montageproblemen, Reklamationen oder technischen Fragen
- Erfüllt alle neuen und aktuellen Europäische Normen für Hebeanlagen
- Einlauf für das WC an der Frontseite; 3 zusätzliche Einlaufmöglichkeiten, davon 1 Deckeleinlauf sowie 2 tiefliegende seitliche Einläufe, jeweils Durchmesser 40 mm, zum Anschluss von Dusche, Waschtisch, Bidet oder Urinal
- Mit separater Wartungsklappe und Rückstauklappe, um 360° drehbar
- Mit einzigartiger Edelstahlreibe, die für geringere Geräuschentwicklung und hervorragende Zerkleinerung sorgt
- Farbe: weiß
- Kein Spezialwerkzeug für Montage notwendig, wartungsarm
- Einfache, schnelle Montage auch für den Laien ohne Vorkenntnisse möglich; mit ausführlicher Montageanleitung
Bitte beachten Sie auch folgende Hinweise:
- Sanitärpumpen wurden nur zum Fördern von Wasser und Zerkleinern von trockenem Toilettenpapier und Toillettengeschäften entwickelt. Andere Stoffe wie z. B. Watte, Stoff, Plastik, Tampons, Binden, Wattestäbchen, Essensreste oder auch feuchtes Toilettenpapier können den Setma Watersan+ blockieren oder im schlimmsten Fall sogar zerstören. Lassen Sie solche Materialien nicht in Ihre Hebeanlage gelangen, da Sie in diesen Fällen die Gewährleistung verlieren.
- Gemäß geltender Europäischer Bestimmungen ist es generell untersagt, ein WC gemeinsam mit einer Heißwasser führenden Einheit (Waschmaschine, Geschirrspüler, Badewanne) an einer Kleinhebeanlage anzuschließen. Für solche Einsätze benötigen Sie zwei von einander unabhängige Kleinhebeanlagen (z.B. zusätzlich den Setma Watersan 4 oder Watersan 11 speziell für Heißwasser führende Objekte).
- Die Norm sieht ein DN 25, d.h. 28 mm Kupferrohr oder 32 mm PVC-Kleberohr zum vertikalen Abpumpen des Abwassers vor. Bitte kein HT-Rohr verwenden, da dies dem Abpumpdruck nicht standhält, und nach VOB nur für drucklose Ableitung zugelassen ist. Die weiterführende Leitung (horizontal) kann als 40er oder 50er HT-Rohr geplant werden, da diese drucklos ist.
- Es sollte immer zuerst vertikal und dann horizontal gefördert werden. Bitte benutzen Sie so wenige Bögen wie möglich (ein Bogen "frisst" ca. 30 cm Steighöhe). Es empfiehlt sich ebenfalls "weiche" Bögen zu nutzen = besser zwei 45°-Bogen mit etwas Abstand als ein 90°-Bogen.
Hersteller: SETMA Deutschland GmbH, Waldstraße 23, Gebäude B5, D-63128 Dietzenbach, www.setma.de
